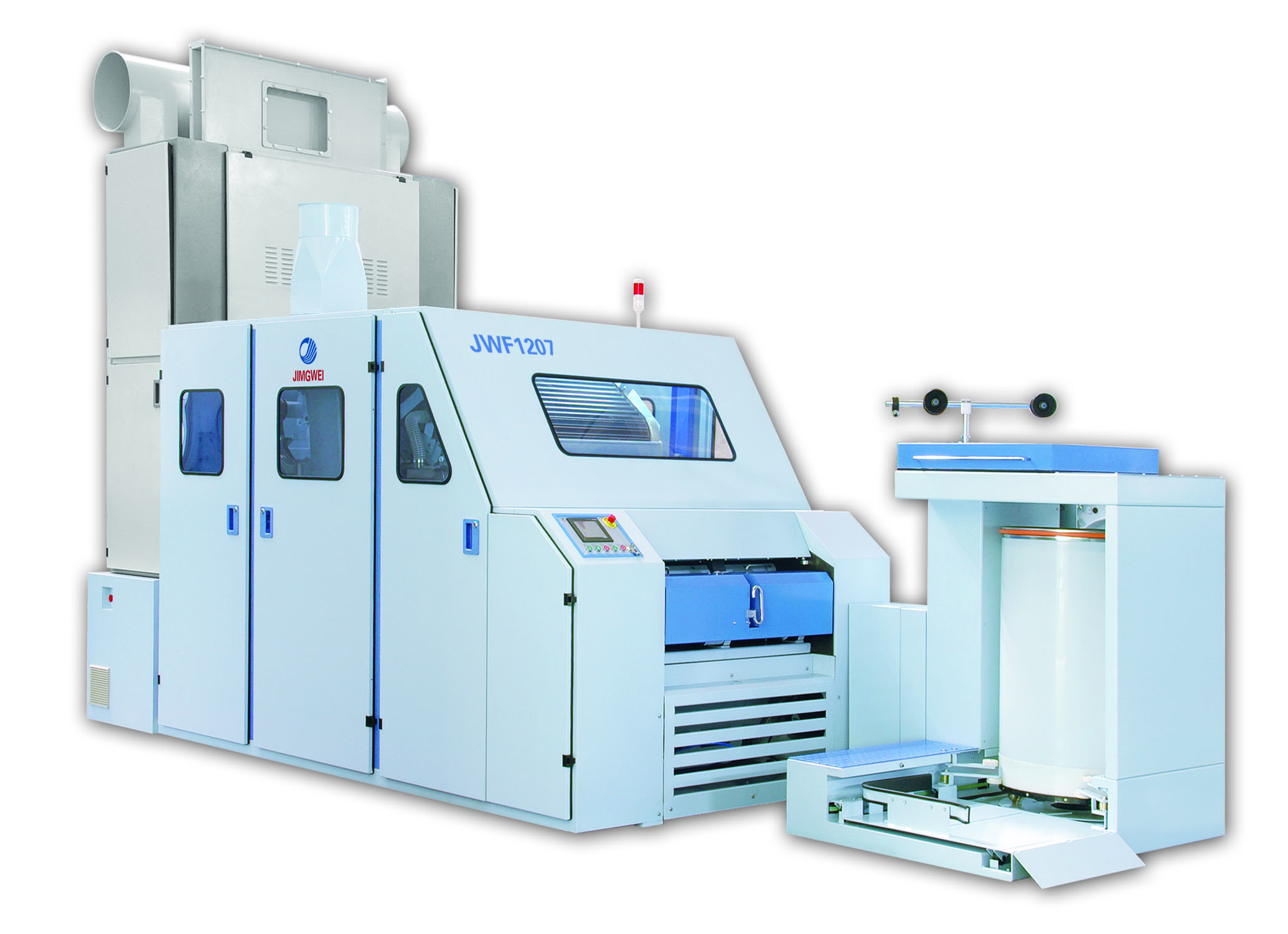

JWF1207梳棉机――高产高效的代表之作

JWF1207梳棉机是青岛宏大以高产高效为理念潜心研发的最新一代高产梳棉机，产量更高、性能更加稳定。这得益于高新科技材料的广泛应用和梳棉机核心部位——梳理区的重大调整。产量可达100公斤/小时，出条速度达到300米/分。随着配台数的减少，在用地、用工、能耗方面大大节约投资成本。

高产高效的保障及措施：

·60年梳棉机研发经验；

·12万台梳棉机生产经验；

·先进的机械结构和加工手段；

·锡林抬高，梳理区面积调整；

·高新科技元件的广泛应用；

·设计人性化；

设计人性化――操作更简单

·人机界面崭新布局，密码锁＋全新的菜单结构，画面简洁明了，操作更方便

·参数名称通俗易懂，操作人员可以迅速掌握操作方法

·参数修改画面增加提示功能避免操作失误

·历史故障查询功能，可查询最近1000次的故障记录

·增加班次自动转换功能，减少操作人员频繁的操作。

插接件设计――设备安装更方便

·机上和圈调器内连线采用重载插接件设计，此种插接件防护等级高，安装时只要按照图纸将插接件插好，即完成接线。大大提高安装效率，避免因接线错误造成电气元件损伤。

·传感器的本体和插座分离，更换时只需更换本体，无需重新布线。

高效的分梳系统——高效去除棉结杂质的保证

·梳理区面积的增加及结构调整，是产量提高的主要因素。

·德国树脂砂铸造技术，完美的铸铁锡林，稳定性好、不变形。确保不同纺纱品种的不同锡林盖板工艺隔距。

·高科技的铝合金型材运转盖板，重量轻，运行稳定，工艺调整方便。通过两个凸齿带连接引导，不需其它紧固件，大大节约拆卸、安装时间。

·固定盖板、棉网清洁器采用铝合金型材，良好的针尖平整度，隔距调整方便，保证纤维的梳理更加充分、细致；

模块化设计，可根据不同原料进行对固定盖板、棉网清洁器、罩板进行不同工艺组合和配置，拆装灵活，排杂效果好。

·独特单刺辊分梳结构，刺辊周围设除尘刀、预分梳板，能有效去除杂质和短绒；可以机外调节落杂区，操作简单方便，刺辊和清洁装置可调节落棉量，减少纤维损失。

·顺向给棉结构，减少纤维损伤；

吸风和气流——稳定的吸风和气流是优质梳理质量的保障

·可视的吸塑滤尘管道，光滑流畅，维修方便，多点连续吸，压力连续监测，吸尘杂效果好。

·铝合金封闭式大漏底多块拼接，拆装方便，强制吸尘，外型更美观。

·锡林两端面加风扇结构，避免圆墙板发热，非密封式圆墙板结构避免锡林两端塞花。

·整体式道夫墙板，铝合金道夫漏底，墙板与道夫筒体间加密封，防止产生道夫墙板花。

精心设计的棉条输出系统——高产高速的保障

·新型皮圈导棉装置，结构紧凑，保证棉条高速稳定输出；采用气动控制翻转式皮圈导棉结构，有利于观察棉网；

·导棉装置采用平皮带传动，免维护，大大减少故障率，减少易损件损耗，节省维护成本。

·精心设计的大压辊具有自调匀整检测的功能，与给棉检测同时监控棉条CV

电气及驱动——伺服电机和变频器的应用，提高运行精度和降低能耗

·可视的中英文人机界面，多彩屏，触摸式操作，梳棉机及自调匀整器数据和棉条质量一目了然，调整非常简单

·高性能PLC和RS485通讯技术的应用，使得响应速度更快，运算能力和稳定可靠性更高，为设备整体性能的提升奠定了硬件基础

·采用多单独电机传动，伺服和变频技术相结合，提高自动化程度，和工艺调整的精确性。

锡林：单独电机＋变频，电机直接启动，运行更平稳

回转盖板：单独电机＋变频，无级调速，更好地适应不同品种工艺

道夫：伺服电机（选用），伺服系统以高响应、高精度而著称，精密的伺服系统嵌入专用的控制曲线，很好地解决了升降速过程中棉条定量变化大的问题；伺服系统卓越的转矩特性使生头速度更低，节约生头时间，减少回条量。

给棉：伺服电机（选用），高相应、高精度，配合自调匀整系统使生条CV值得到大幅提高。

·盖板增加毛刷电机，保证清洁，提高盖板寿命。

多项安全措施——避免意外损伤，安全性更高

·增加电源检测模块，检测电源的过压、欠压、缺相和短路等，特别有利于当地电网不稳定的用户，当电源不满足要求时，能够自动报警，避免因电源影响影响产品的质量稳定。

·全新结构的控制箱，配有专用散热风道，通风效果极佳，完全避免因散热问题引起的电气故障；

·电气元件和走线布局更合理，强弱电分开布线、控制中心和高频驱动元件分离、高压元件和低压元件分离、提高电磁兼容性能，大大提高电气控制的稳定性和安全性。

·各电机速度保护、盖板失速保护、粗细条保护、喂棉厚度保护、满筒保护、断条自停、滤尘压力保护等

FT027A自调匀整器－棉条CV的核心

FT027系列自调匀整器，专用于顺向喂棉结构，利用高精度涡流式非接触型传感器检测纤维的厚度变化，实行短片段控制，利用棉条厚度变化实行长片段控制，组成稳定的混合环控制方式。配合精密的伺服电机传动系统，提高传动精度，确保棉条CV值

可自由选择的圈条器

·FT209A：Ø1000X1100（1200）棉条筒，机械式直线自动换筒圈条器。

·FT209A－60 ：Ø600X1100（1200）棉条筒，机械式直线自动换筒圈条器。

技术规格

l 适用范围本机适用于纤维长度22~76毫米的纯棉、化纤及其混纺

l 喂入形式棉箱喂入

l 产量（公斤/小时）100

l 出条速度（米/分）300

l 棉条定量（克/米）3.5～6.5

l 喂棉重量（克/米）400～1000

l 工作幅宽（毫米） 1000/1200

l 总牵伸倍数60～300

l 给棉罗拉工作直径（毫米）Ф100

l 刺辊工作直径（毫米）Ф250

l 道夫工作直径（毫米）Ф706

l 道夫工作速度（转/分）4～65

l 锡林工作直径（毫米）Ф1288

l 锡林工作速度（转/分）340～510

l 回转盖板根数（工作盖板/盖板总数）30/84

l 盖板速度（毫米/分）98～370

l 附加梳理件：刺辊分梳板2根

后固定盖板6根（纺棉）

6~8根（纺化纤）

前固定盖板8根（纺棉）

8~12根（纺化纤）

l 棉网清洁器 前棉网清洁器1个，后棉网清洁器2个

l 适用棉条筒（毫米）直径：Ф600，Ф1000

高度：1100，1200

l 适用棉条筒：自动换筒

l 连续吸尘风量（米³/小时）4000（以纯棉32支为例）

l 出口静压（帕）850-920

l 压缩空气（公斤/厘米²）压力5～7

l 空气消耗（米³/小时）0.02

l 总装机功率（千瓦） 9.44（共8个电机）

l 安全罩形式全封闭

l 占地面积（长×宽）（毫米）3807x1980（不含圈条器）

l 机器净重（公斤）7200
